·【主要技術參數】

閥體

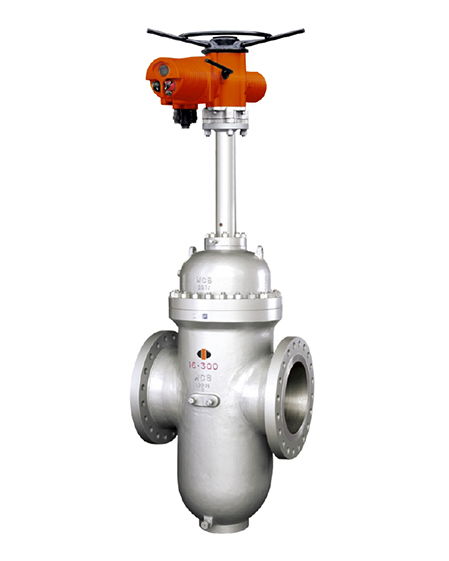

結構型式：平行式單閘板閘閥

閥門口徑：1"~ 40"

公稱壓力：ANSI 150LB~900LB

連接方式：法蘭式（RF、MFM、RTJ）

材質：A215-WCB、A217-WC5、A217-WC9、A217-C5、A351-CF8、A351-CF8M及其它合金鋼

使用溫度：-46～300℃  但需注意各材料的使用溫度、壓力范圍。

填料：聚四氟乙烯，柔性石墨（均可帶密封脂結構）

本體涂層：銀白色（環氧樹脂）當本體材質為CF8、CF8M等不銹鋼時不加涂層

閥內組件

閥板型式：帶導流孔，無導流孔

特性：近似等百分比

閥座泄露率：復合密封零泄露，硬密封為ANSI Class IV~V

·【產品特點】

·閘板帶一與閥體通道相同口徑的通孔，閥門全開時，閘板導流孔與閥體通道形成直管段，可直接用毛球進行吹掃。

·閘板開啟或關閉行程中閥座始終與閘板接觸吻合，軟閥座在閘板運行過程中能夠自動刮除閘板上的雜質，因此平板閘閥液適用于帶懸浮顆粒、纖維的介質；且閥座密封面不會受到閥體熱變形的損壞。

·兩閥座為浮動式，具有軟硬復合密封的特點，使用壽命長。當閥門內腔壓力異常升高時，浮動閥座可自動將高壓泄放排入管道。

·閥體外部?jī)砷y座處設有注脂閥，當閥門使用過程中由于密封副磨損發生泄漏時，可通過此處注入密封脂，防止閥門泄漏

·閥體下部設有排污閥，可排放閥門內部積存的污物。

·【適用范圍】

可適用于成品油的輸送管線和貯存設備；石油、天然氣的開采井口裝置以及帶有懸浮顆粒、纖維的介質的管道。
